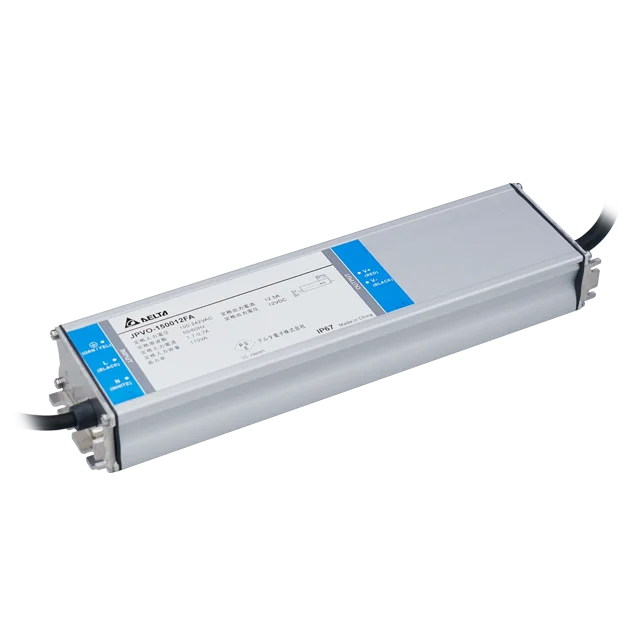

JPVO-150012FA

LED Driver

JPVO S12 系列

JPVO-150012FA

输出电压

12V

输出功率

150W

输出电流

12.5A

输入电压范围

90-266Vac

尺寸 (L x W x H)

280 x 70 x 37.5 mm

11.02” x 2.76” x 1.48”

重量

0.81 kg (1.79 lb)

亮点与特色
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meet JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • IP67 ingress protection

应用领域
JPVO-150012FA
JPVO-150012FA

LED Driver

JPVO S12 系列

JPVO-150012FA

亮点与特色
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meet JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • IP67 ingress protection

输出电压

12V

输出功率

150W

输出电流

12.5A

输入电压范围

90-266Vac

尺寸

280 x 70 x 37.5 mm

11.02” x 2.76” x 1.48”

重量

0.81 kg (1.79 lb)

应用领域

资源下载

资源下载

Datasheet

Uploaded on 22-Feb-2023


Uploaded on 18-Dec-2023

Mechanical Drawing

Uploaded on 22-Feb-2023

.DXF

Uploaded on 22-Feb-2023

.STP

Uploaded on 22-Feb-2023

PSE

Uploaded on 22-Feb-2023

Tech Specs

Tech Specs

输出电流
12.5A
输出电压
12V
输出电压范围
输出电压调整范围
-
输出功率
150W
输出电流调整范围
0.1-12.5A
最大输出电压
12.6Vdc
缓冲时间
-
线电压调整率
± 1%
负载调整率
± 5%
纹波电压
-
开机时间
< 1000ms
保持时间
-
动态回应
-
电容性负载启动
-
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
< 100ms
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100 / 200 / 242Vac
输入电压范围
90-266Vac
最大输入电压
-
额定输入频率
50-60 Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
-
输入电流
1.70 A @100 Vac
0.85 A @200 Vac
0.70 A @242 Vac
输入功率（待机模式）
-
100% 负载效率
88.1% @100 Vac
91.8% @200 Vac
91.7% @242 Vac
最大涌入电流
40A @ 100Vac and 90A @ 242Vac at cold start
充电时间
-
功率因数
> 0.9 @ full load
漏电流
< 0.7mA
额定电流
-
谐波失真总量
Meet JIS C 61000-3-2 Class C @ full load
最大功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
Aluminum
指示灯
-
冷却方式
Convection
输入端
-
输出端
-
信号端
-
声压级（SPL）
< 24dBA, 30cm distance
输入/输出端
-
信号
-
安装导轨
-
电线
-
保护结构
-
端子台
-
重量
0.81 kg (1.79 lb)
尺寸
280 x 70 x 37.5 mm
11.02” x 2.76” x 1.48”
振动测试（运行状态）
-
防震测试（运行状态）
-
运行温度
-40°C to +55°C
储存温度
-40°C to +85°C
功率降级
-
运行湿度
10 to 90% RH (Non-Condensing)
防震测试（非运行状态）
-
振动测试（非运行状态）
5Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction
储藏湿度
5 to 95% RH (Non-Condensing)
运行高度
-
污染程度
-
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
Auto-Recovery when the fault is removed
超负载/过电保护
Auto-Recovery when the fault is removed
过热保护
Auto-Recovery when the fault is removed
短路保护
Auto-Recovery when the fault is removed
极性反接保护
-
防护等级
IP67
防震保护
-
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
105-130% of full load
内置保险丝
-
输入欠压保护
-
MTBF
500,000 hrs.@ 40°C ambient temperature as per Telcordia SR-332
预计最长使用寿命
50,000 hrs.@ lifetime case temperature
Safety Certificate
-
电气安全
PSE Clause 1, Interpretation on Ministerial Ordinance establishing Technical Requirements Appendix 8, Sec. 1, 2 (102) DC Power Supply Unit, Appendix 10 Sec. 5 & Appendix 4 of the Enforcement Regulations (AC Electric Appliances)
CE
-
医疗安全
-
电隔离
Input to Output: 4,000 Vac
Input to Case: 1,500 Vac
Output to Case:500 Vac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
-
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
-
抗扰度
-
谐波电流排放
JIS C 61000-3-2 Class C @ 100 / 200 / 242Vac, full load condition
电压波动和闪变
-
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
JIS C 61000-4-5
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
