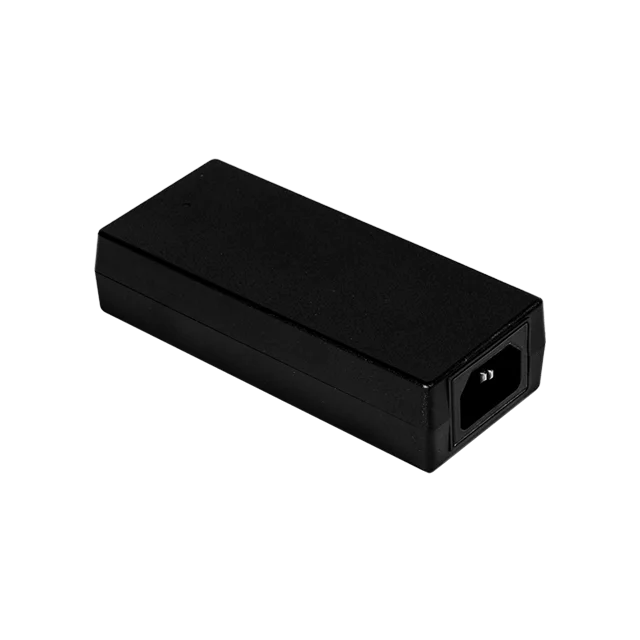

MEA-065A24B

Adapter

MEA 系列

MEA-065A24B

输出电压

24V

输出功率

65W

输出电流

2.71A

输入电压范围

90-264 Vac

尺寸 (L x W x H)

120 x 50 x 32 mm

4.72” x 1.97” x 1.26”

重量

0.25 kg (0.55 lb)

亮点与特色
  • Class II, Double Isolation (No Earth connection is required)
  • Extreme compact size
  • Meet DOE Level VI & CoC Tier 2 energy requirement
  • Safety Approvals to IEC 60601-1, IEC 62368-1
  • Compliant with IEC 60601-1-2 Ed. 4.1 Requirements
  • Low touch current (<0.1 mA Normal & 0.3 mA single fault)
  • 2 × MOPP isolation
  • Limited Power Source (LPS) certified
Tags
Class II
应用领域


MEA-065A24B
MEA-065A24B

Adapter

MEA 系列

MEA-065A24B

亮点与特色
  • Class II, Double Isolation (No Earth connection is required)
  • Extreme compact size
  • Meet DOE Level VI & CoC Tier 2 energy requirement
  • Safety Approvals to IEC 60601-1, IEC 62368-1
  • Compliant with IEC 60601-1-2 Ed. 4.1 Requirements
  • Low touch current (<0.1 mA Normal & 0.3 mA single fault)
  • 2 × MOPP isolation
  • Limited Power Source (LPS) certified
输出电压

24V

输出功率

65W

输出电流

2.71A

输入电压范围

90-264 Vac

尺寸

120 x 50 x 32 mm

4.72” x 1.97” x 1.26”

重量

0.25 kg (0.55 lb)

应用领域
Tags
Class II

资源下载

资源下载

Datasheet

Uploaded on 30-May-2024

Manual

Uploaded on 22-Nov-2023


Uploaded on 15-Sep-2024

Mechanical Drawing

Uploaded on 30-May-2024

.DXF

Uploaded on 30-May-2024

.STP

Uploaded on 30-May-2024

BIS

Uploaded on 30-May-2024

BSMI

Uploaded on 30-May-2024

CB

Uploaded on 30-May-2024

CCC

Uploaded on 30-May-2024

CE & UKCA

Uploaded on 30-May-2024

CSA

Uploaded on 30-May-2024

KC

Uploaded on 30-May-2024

PSE

Uploaded on 30-May-2024

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 29-May-2024

UL

Uploaded on 30-May-2024

Tech Specs

Tech Specs

输出电流
2.71A
输出电压
24V
输出电压范围
输出电压调整范围
-
输出功率
65W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
± 0.5%
负载调整率
± 4.5%
纹波电压
1%
开机时间
< 3000 ms @ 115 Vac & 230 Vac
保持时间
10 ms typ. @ 115 Vac
动态回应
± 10% @ 5-100% load;
Slew rate 0.1 A/µs (@ 5Hz, 100 Hz, 10kHz, 50% Duty Cycle)
电容性负载启动
-
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
< 50 ms @ 115 Vac & 230 Vac
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240 Vac
输入电压范围
90-264 Vac
最大输入电压
-
额定输入频率
50-60 Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
-
输入电流
1.5 A @ 115 Vac, 0.75 A @ 230 Vac
输入功率（待机模式）
-
100% 负载效率
-
最大涌入电流
50 A @ 115 Vac and 100 A @ 230 Vac
充电时间
-
功率因数
-
漏电流
0.1 mA @ 264 Vac NC, 0.3 mA @ 264 Vac SFC
额定电流
-
谐波失真总量
-
最大功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
PC
指示灯
Green LED
冷却方式
-
输入端
-
输出端
-
信号端
-
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
-
保护结构
-
端子台
Input: IEC 60320 C8 socket
Output: Tuning Fork: 5.5 x 2.5 x 10 mm, 180°
重量
0.25 kg (0.55 lb)
尺寸
120 x 50 x 32 mm
4.72” x 1.97” x 1.26”
振动测试（运行状态）
-
防震测试（运行状态）
-
运行温度
-10°C to +60°C
储存温度
-40°C to +85°C
功率降级
> 40°C de-rate power by 2.5% / °C
运行湿度
10-95% RH (Non-Condensing)
防震测试（非运行状态）
50G, 11ms, 3 shocks for each direction
振动测试（非运行状态）
5-500Hz, 2.09Grms, 20 minute for each three axis
储藏湿度
-
运行高度
Up to 5,000 meters (up to 16,400 feet or 106-54kPa)
污染程度
-
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
150% max, Latch Mode
超负载/过电保护
180% max of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)
过热保护
Latch Mode
短路保护
Hiccup Mode, (Non-Latching, Auto-Recovery)
极性反接保护
-
防护等级
IP22
防震保护
Class II
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
1 million Hours based on Telecordia SR-332 (at 115Vac, Max. load and 25°C Ambient)
预计最长使用寿命
3 years (115 Vac, 100% load @ 25°C)
Safety Certificate
-
电气安全
-
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A1: 2013 + A2: 2021 & EN 60601-1-2: 2015+ A1:2021
医疗安全
IEC 60601-1 CB Report, EN 60601-1
CAN/CSA-C22.2 No. 60601-1
ANSI/AAMI ES60601-1
电隔离
Input to Output : 4000 Vac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002(UK MDR 2002)
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 62368-1, UL 62368-1, PSE J 62368-1
CCC GB 4943.1, GB/T 9254.1, GB 17625.1
BSMI CNS 15598-1
NRCan CAN/CSA-C381.1-17
KC 62368-1 (for 12V & 24V models)
BIS IS 13252 (Part 1)
Limited Power Source (LPS): IEC 62368-1 CB Report
SIL3
-
排放
EN / BS EN 55011, EN/ BS EN 55032 : Class B
CISPR 11, CISPR 32 : Class B
KS C 9832
Compliance to FCC Title 47: Class B
抗扰度
-
谐波电流排放
IEC61000-3-2 Meet Class A
电压波动和闪变
IEC61000-3-3
ESD 抗扰度
IEC 61000-4-2
Level 4 Criteria A
Air Discharge: 15 kV
Contact Discharge: 8 kV
辐射抗扰度
IEC 61000-4-3
Criteria A
80 MHz-2700 MHz, 10 V/m AM modulation
385 MHz-5785 MHz, 28 V/m Pulse mode and other modulation
EFT
IEC 61000-4-4
Level 3 Criteria A : 2 kV
电涌
IEC 61000-4-5
Level 3 Criteria A
Common Mode : 2 kV
Differential Mode : 1 kV
传导抗扰度
IEC 61000-4-6
Level 2 Criteria A
150 kHz-80 MHz, 3 Vrms, 6 Vrms at ISM bands and Amateur radio bands
磁场
IEC 61000-4-8
Criteria A
Magnetic field strength 30 A/m
电压骤降
IEC 61000-4-11
Criteria A
0% UT, 0.5 cycle (10 ms)
0° /45° /90° /135° /180° /225° /270° /315° /360°
Criteria B 0% UT, 1 cycle (20 ms), 0°
Criteria A
70% UT, 25 cycle (500 ms), 0° (for 12V/19V/24V models)
Criteria B
70% UT, 25 cycle (500 ms), 0° (for 15V model)
Criteria B
0% UT, 250 cycle (5000 ms), 0°
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
