18V
40W
2.22A
90-264Vac
76.2 x 50.8 x 23 mm
3.00” x 2.00” x 0.91”
0.08 kg (0.18 lb)
| Model | Description |
|---|---|
| MDS-040APS18 BA | Delta Standard |
18V
40W
2.22A
90-264Vac
76.2 x 50.8 x 23 mm
3.00” x 2.00” x 0.91”
0.08 kg (0.18 lb)
| Model | Description |
|---|---|
| MDS-040APS18 BA | Delta Standard |
|
输出电流
2.22A
|
|
输出电压
18V
|
|
输出电压范围
|
|
输出电压调整范围
-
|
|
输出功率
40W
|
|
输出电流调整范围
|
|
最大输出电压
|
|
缓冲时间
-
|
|
线电压调整率
± 0.5%
|
|
负载调整率
± 1%
|
|
纹波电压
-
|
|
开机时间
3000ms @ 115Vac
|
|
保持时间
15ms @ 115Vac
|
|
动态回应
± 3% @ 50-100% load
|
|
电容性负载启动
-
|
|
摇控开/关
-
|
|
保护设备
-
|
|
输入输出间电压骤降
-
|
|
残留波纹/PARD (20MHz)
-
|
|
残留波纹
-
|
|
最大功率
-
|
|
波纹与噪音
14.8mV pk-pk @ Full load
|
|
CC 型号 LED系统电压范围
-
|
|
升压时间
-
|
|
峰值功率持续时间
-
|
|
峰值功率回复时间
-
|
|
额定输入电压
100-240Vac
|
|
输入电压范围
90-264Vac
|
|
最大输入电压
-
|
|
额定输入频率
50-60Hz
|
|
输入频率范围
47-63Hz
|
|
额定直流输入电压
|
|
直流输入电压范围
-
|
|
输入电流
0.85A @ 115Vac, 0.45A @ 230Vac
|
|
输入功率（待机模式）
-
|
|
100% 负载效率
86.9% (typ.)
|
|
最大涌入电流
30A @ 115Vac, 60A @ 230Vac (typ.)
|
|
充电时间
-
|
|
功率因数
-
|
|
漏电流
0.1mA @ 264Vac Normal Condition
0.3mA @ 264Vac Single Fault Condition |
|
额定电流
-
|
|
谐波失真总量
-
|
|
最大功率损耗
-
|
|
效率 @ 10% 负载
-
|
|
底座 / 外壳上盖
-
|
|
|
指示灯
-
|
|
|
冷却方式
-
|
|
|
输入端
JST 2P Connector: B2P3-VH(LF)(SN)
|
|
|
输出端
JST 4P Connector: B4P-VH(LF)(SN)
|
|
|
信号端
-
|
|
|
声压级（SPL）
-
|
|
|
输入/输出端
-
|
|
|
信号
-
|
|
|
安装导轨
-
|
|
|
电线
-
|
|
|
保护结构
-
|
|
|
端子台
-
|
|
|
重量
0.08 kg (0.18 lb)
|

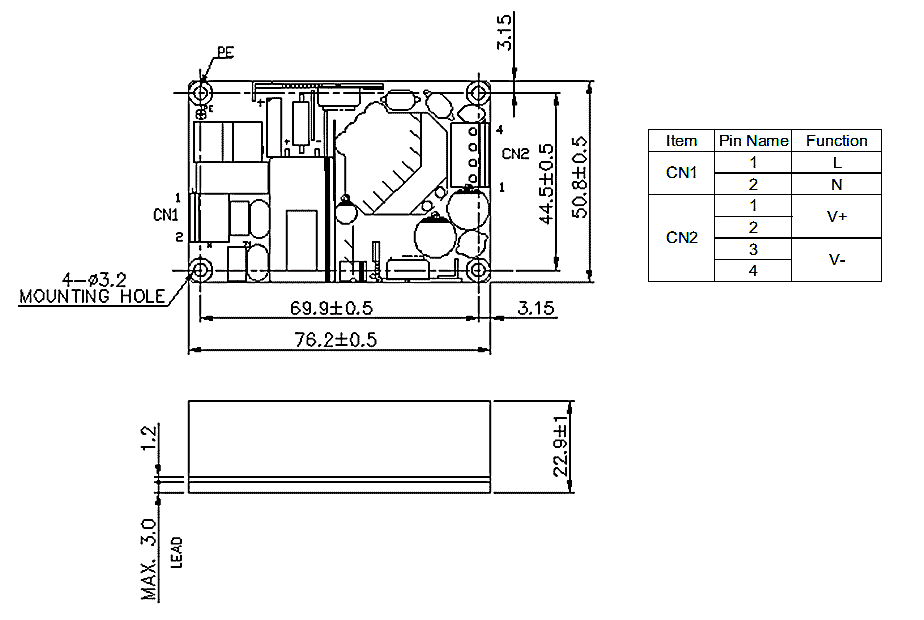

尺寸
76.2 x 50.8 x
23 mm
3.00” x 2.00” x 0.91” |
|
振动测试（运行状态）
-
|
|
防震测试（运行状态）
-
|
|
运行温度
-10°C to +70°C
|
|
储存温度
-40°C to +85°C
|
|
功率降级
-10°C to +50°C 100% load
50°C to 70°C de-rate power by 2.5% / °C |
|
运行湿度
10-95% RH (Non-Condensing)
|
|
防震测试（非运行状态）
50G 11ms, 3 shocks for each direction
|
|
振动测试（非运行状态）
5-500Hz, 2.09Grms, 20 minutes for each three axis
|
|
储藏湿度
-
|
|
运行高度
3,000 meters (9842.52 feet)
|
|
污染程度
-
|
|
碰撞试验（运行状态）
-
|
|
过压类别
-
|
|
Corrosion
-
|
|
过压保护
150%, Latch Mode
|
|
超负载/过电保护
150%~210% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)
|
|
过热保护
Hiccup Mode, (Non-Latching, Auto-Recovery)
|
|
短路保护
Hiccup Mode, (Non-Latching, Auto-Recovery)
|
|
极性反接保护
-
|
|
防护等级
-
|
|
防震保护
Class I with PE* connection
|
|
输入端极性保护
-
|
|
电池极性保护
-
|
|
电池电压保护错误
-
|
|
深度放电保护
-
|
|
超负载保护
-
|
|
过电保护
-
|
|
内置保险丝
-
|
|
输入欠压保护
-
|
|
Safety Certificate
-
|
|
电气安全
IEC 60950-1 (Ed.2,2005), IEC 62368-1
CCC GB 17625.1; GB 4943.1; GB/T 9254.1 |
|
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015 |
|
医疗安全
IEC 60601-1 CB report
EN 60601-1, CAN/CSA-C22.2 NO. 60601-1, ANSI/AAMI ES 60601-1 |
|
电隔离
Input to Output: 4000 Vac
Input to Ground: 1500 Vac Output to Ground: 500 Vac |
|
工业控制设备
-
|
|
危险场所/ATEX
-
|
|
II 3 G ATEX 2014/34/EU
-
|
|
机器电气设备
-
|
|
用於电率安装的电气设备
-
|
|
安全特低电压
-
|
|
海事
-
|
|
材料与部件
-
|
|
隔离电阻
-
|
|
PE 电阻
-
|
|
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016,
Medical Devices Regulations 2002(UK MDR 2002) |
|
国家地区证书
-
|
|
BIS
-
|
|
KC
-
|
|
Electrical Equipment for Measurement, Control, and Laboratory Use
-
|
|
ITE Safety
IEC 60950-1, IEC 62368-1, CCC GB 17625.1; GB 4943.1; GB/T 9254.1
|
|
SIL3
-
|
