12V
40W
3.33A
90-264Vac

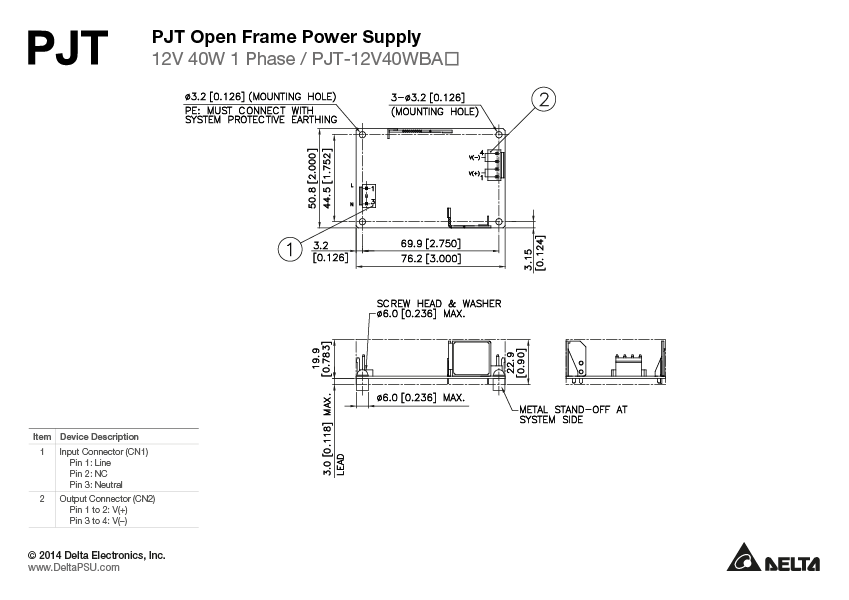

76.2 x 50.8 x 22.9 mm
3.00” x 2.00” x 0.90”
0.08 kg (0.18 lb)
| Model | Description |
|---|---|
| PJT-12V40WBAB | Molex connector |
| PJT-12V40WBAC | JWT connector |
12V
40W
3.33A
90-264Vac
76.2 x 50.8 x 22.9 mm
3.00” x 2.00” x 0.90”
0.08 kg (0.18 lb)
| Model | Description |
|---|---|
| PJT-12V40WBAB | Molex connector |
| PJT-12V40WBAC | JWT connector |
|
输出电流
3.33A
|
|
输出电压
12V
|
|
输出电压范围
|
|
输出电压调整范围
-
|
|
输出功率
40W
|
|
输出电流调整范围
|
|
最大输出电压
|
|
缓冲时间
-
|
|
线电压调整率
± 0.5% @115Vac & 230Vac
|
|
负载调整率
± 1.0% @115Vac & 230Vac
|
|
纹波电压
< 120mVpp
|
|
开机时间
2800ms typ. @ 115Vac, 1100ms typ. @ 230Vac
|
|
保持时间
18ms typ. @ 115Vac(100% load)
90ms typ. @ 230Vac(100% load) |
|
动态回应
± 5% @ 50-100% load
(Slew Rate: 0.1A/µS) |
|
电容性负载启动
4,000uF Max
|
|
摇控开/关
-
|
|
保护设备
-
|
|
输入输出间电压骤降
-
|
|
残留波纹/PARD (20MHz)
-
|
|
残留波纹
-
|
|
最大功率
-
|
|
波纹与噪音
-
|
|
CC 型号 LED系统电压范围
-
|
|
升压时间
-
|
|
峰值功率持续时间
-
|
|
峰值功率回复时间
-
|
|
额定输入电压
100-240Vac
|
|
输入电压范围
90-264Vac
|
|
最大输入电压
-
|
|
额定输入频率
50-60Hz
|
|
输入频率范围
47-63Hz
|
|
额定直流输入电压
|
|
直流输入电压范围
-
|
|
输入电流
< 0.85A typ. @ 115Vac
|
|
输入功率（待机模式）
-
|
|
100% 负载效率
85.0% typ. @ 115Vac, 86.0% typ. @ 230Vac
|
|
最大涌入电流
30A typ. @ 115Vac, 60A typ. @ 230Vac
|
|
充电时间
-
|
|
功率因数
-
|
|
漏电流
0.1mA @ 240Vac
|
|
额定电流
-
|
|
谐波失真总量
-
|
|
最大功率损耗
-
|
|
效率 @ 10% 负载
-
|
|
底座 / 外壳上盖
-
|
|
|
指示灯
-
|
|
|
冷却方式
Convection
|
|
|
输入端
-
|
|
|
输出端
-
|
|
|
信号端
-
|
|
|
声压级（SPL）
-
|
|
|
输入/输出端
-
|
|
|
信号
-
|
|
|
安装导轨
-
|
|
|
电线
-
|
|
|
保护结构
-
|
|
|
端子台
-
|
|
|
重量
0.08 kg (0.18 lb)
|
尺寸
76.2 x 50.8 x
22.9 mm
3.00” x 2.00” x 0.90” |
|
振动测试（运行状态）
-
|
|
防震测试（运行状态）
-
|
|
运行温度
-10°C to +70°C
|
|
储存温度
-40°C to +85°C
|
|
功率降级
> 50°C de-rate power by 2.5% / °C
|
|
运行湿度
10 to 95% RH (Non-Condensing)
|
|
防震测试（非运行状态）
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
|
|
振动测试（非运行状态）
-
|
|
储藏湿度
-
|
|
运行高度
-
|
|
污染程度
-
|
|
碰撞试验（运行状态）
-
|
|
过压类别
-
|
|
Corrosion
-
|
|
过压保护
13.2-18.0V, Latch Mode
|
|
超负载/过电保护
> 140% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
|
|
过热保护
Non-Latching (Auto-Recovery)
|
|
短路保护
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
|
|
极性反接保护
-
|
|
防护等级
-
|
|
防震保护
Class I with PE connection
|
|
输入端极性保护
-
|
|
电池极性保护
-
|
|
电池电压保护错误
-
|
|
深度放电保护
-
|
|
超负载保护
-
|
|
过电保护
-
|
|
内置保险丝
-
|
|
输入欠压保护
-
|
|
Safety Certificate
-
|
|
电气安全
TUV Bauart: EN 60950-1/ EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 UL 62368-1 and CSA C22.2 No. 62368-1 CB scheme: IEC 60950-1/ IEC 62368-1 |
|
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
|
|
医疗安全
-
|
|
电隔离
Input to Output: 3.0KVac
Input to Ground: 2.0KVac Output to Ground: 0.5KVac |
|
工业控制设备
-
|
|
危险场所/ATEX
-
|
|
II 3 G ATEX 2014/34/EU
-
|
|
机器电气设备
-
|
|
用於电率安装的电气设备
-
|
|
安全特低电压
-
|
|
海事
-
|
|
材料与部件
-
|
|
隔离电阻
-
|
|
PE 电阻
-
|
|
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
|
|
国家地区证书
-
|
|
BIS
-
|
|
KC
-
|
|
Electrical Equipment for Measurement, Control, and Laboratory Use
-
|
|
ITE Safety
-
|
|
SIL3
-
|
